立式高效除油器
收藏

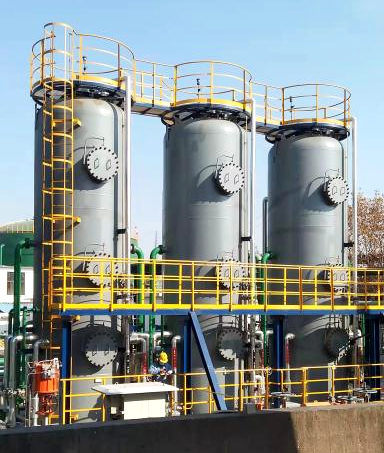

運行于金陵石化的立式高效除油器 LXFS型油水分離器 一、用途、結構特點 LYFS系列油水分離器，是一種新型高效旋流子分離、粗�；劢Y、微油濾芯聚結的立式組合分離、污泥沉淀收集排放裝置，是針對石油、石化等生產裝置中的工藝污水處理進行配套，使應滿足含鹽酸性污水處理的預處理使用。 設備采用撬裝立式結構，結構緊湊、占地面積小的特點 一、結構簡述和工作原理 2.1該設備結構包含立式撬裝封頭罐體、內部共分為三大部分，其中上部為旋流子分離系統和污泥沉淀、中部特種結構的粗�；寰劢Y沉淀除油和污泥沉淀、.下部為精細濾芯聚結過濾和污泥沉淀。 設備的自動收油控制有：油水分離后的界面取樣、PLC自動控制智能電動閥，經管線串聯安裝的透鏡觀察排油到指定儲備空間。 設備的檢測監視控制有：通過設備安裝的壓差控制器支持DCS發出壓差控制信號，通過人工操作對4個區域獨立的濾芯造成的水頭阻力進行反吹掃反洗，達到符合工藝運行的壓差運行值，通過配套安裝的溫度儀可支持DCS讀取相關的溫度值，用以進行掌控工藝溫度，通過現場安裝的各壓力表可直觀讀取在線壓力值，通過現場安裝的液體取樣口可直接對出水進行取樣。 2.2本油水分離器裝置由罐體、內置316L高效液力旋流器、316L特殊粗�；y聚結器、各級沉淀集泥斗、固定件、隔板件，精細化聚結濾芯過濾元件，為提高反洗和生產效能，濾芯有獨立的區域隔蒼、蒸汽分組獨立吹掃系統，反洗時可不停車在線安全工作。 罐體有低合金容器碳鋼板制作，內壁除銹后涂有耐油、耐高溫的防腐蝕涂層。 本油水分離器的工作原理，主要是利用旋流離心原理，使不同的介質比重形成位置移動，利用油水的密度差進行分離的物理方法。 通過上述三級立式分離后的出口液體其石油類含量≦100mg/L，完成含油污水的處理過程。 設備配套提供的控制箱，具備油層分離所需的全部自動控制功能和DCS顯示，并可支持手動控制，操作性能可靠，外殼采用304不銹鋼防水制作。 三、主要技術參數 1、產品型號： LXFS-100（處理量/h） 2、.大介質顆粒物： ≦3㎜ 3、介質密度： ≦1.0m3 4、含油污水處理水量： m3/h（操作彈性80-120%） 5、除油前含油污水含油量： ≧3000mg/L（不包括乳化油、溶解油、沉淀污泥） 6、除油后含油污水含油量≦：100mg/l 7、設備設計溫度： 80℃ 8、設備操作溫度： 25-40℃ 9、設備設計壓力： 1.0Mpa 10、設備操作壓力： ≧0.2 -0.45MPa 11、操作方式： 自動PLC、DCS、時間、手動 12、排油方式： 自動/手動 13、電源電壓： AC 220V/50Hz 14、設備內壓力降： ≤0.05Mpa 15、吹掃蒸汽參數 ：壓力≦0.5Mpa 溫度150℃。 |
