濟南石化的液壓驅動罐底刮泥機

罐平底刮泥機

產品使用領域：

YZG-30A型中心液壓驅動罐底刮泥機適用于煉化、焦化、化學工業、市政等罐體沉淀污泥凈化處理行業中，B型為重型，適用于礦山、冶煉、鋼鐵等行業污水處理中比重大、下沉速度快的污泥處理刮集排放中。

一、工作原理

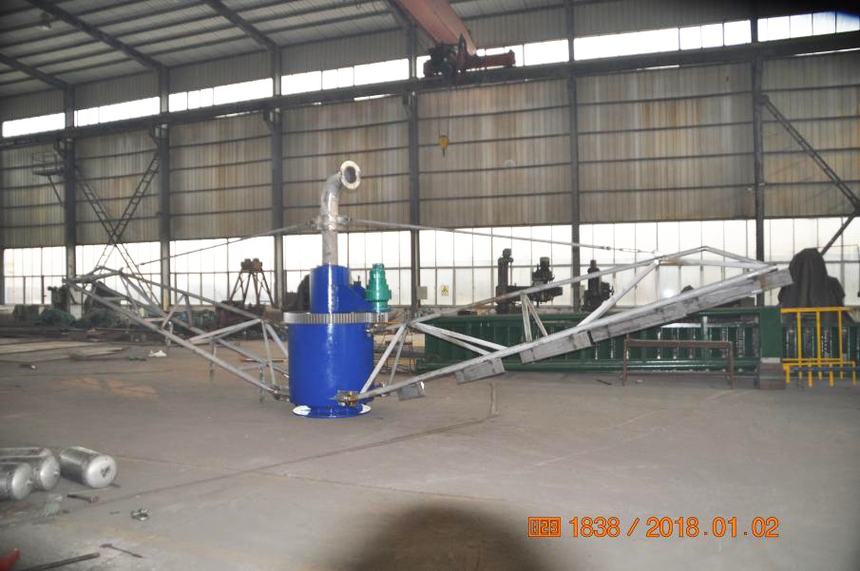

1.1 在罐底污泥處理過程中，一般采用介質物理沉淀、通過時間重力濃縮的方法作通過各種設備進行處理，但在石油煉化中因罐體環境安全施工受限、設備安裝維修維護困難，一旦有問題得不到及時檢修造成該工藝停滯，因此在罐底安裝設計的刮泥機要有可靠運行的設計工藝、材料、.負荷抗負荷的強度、還有各運行部件耐磨損和耐腐蝕，長期滿足連續運行免維護中使用，我公司對該罐內設計安裝的刮泥機經客戶多年使用證明.能滿足以上基本要求，具體工作原理如下：1.2 、 YZG-30A型罐底刮泥機包含罐外的液壓泵站、液壓管線、液壓馬達、主被動大扭矩齒輪、旋轉中心、軸承底座、中心主軸，刮泥耙架，導流導泥管，可調張緊系統等部件組成，整機結構緊湊、功耗低，刮泥效果好抗負荷能力大，運行平穩，軸承采用水潤滑，免維護維修時間長。

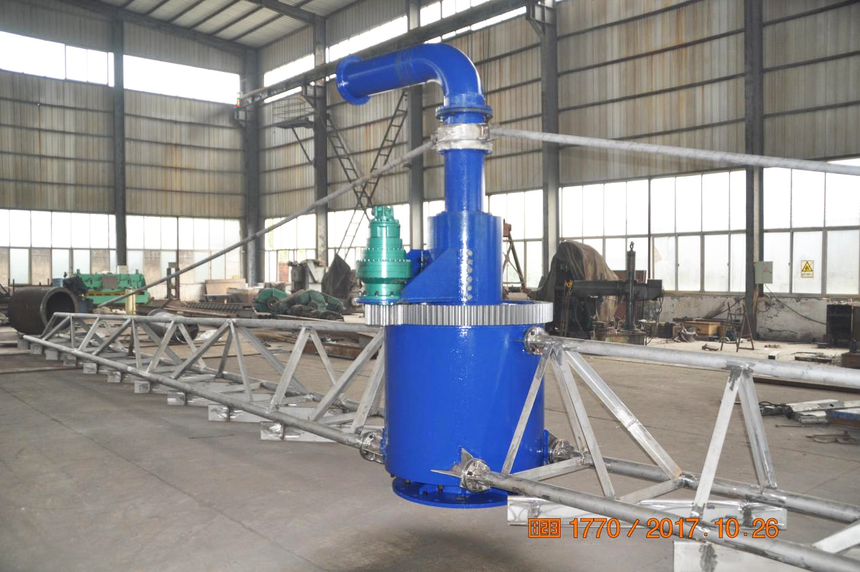

液壓泵站采用防爆配置，具有壓力穩定手動可調、采用先進可靠的雙液壓泵、電磁閥、控制器等配套，輸出采用高壓耐腐蝕軟管連接到液壓泵，連接采用高壓螺絲接頭，旋轉中心是承載該設備所有重量和負荷，它是通過中心大直徑的空芯鋼管配套旋轉體、軸承、齒輪、連接件來實現的，周邊對稱安裝刮泥耙架，通過螺栓連接，刮板安裝在耙架上，耙架有漲緊輔助系統，刮泥有兩種排泥法：.種是通過Y型空腔刮板，經過連接管到旋轉中心的內管道，通過罐內的水壓使泥流經罐體外閥門控制排泥，.二種是通過罐底設污泥儲存道，經刮板把泥刮到道子內，通過道子的斜坡和罐外閥門排出。

為增加強度和剛性、耙架設有副耙，與主耙呈十字安裝，通過連接拉桿與主耙菱形連接，給刮泥帶來穩定性和強度，刮板刮泥時與罐底保持一定間隙。刮泥板外緣線速度≤1.2m/min，目的是為了泥水更好的澄清。

該刮泥機淘汰了罐外安裝的老式減速機通過驅動主軸傳動刮泥，它缺點是密封容易漏水、傳動軸過長不同心、采用渦輪蝸桿減速阻力消耗過大等弊端。該液壓驅動優點是功耗小、不存在漏水密封問題，傳遞刮泥效率高。
