用途

使用于含油污水的煉化、焦化、化工等含油污水行業的污水處理系統，用以達到油水分離的目的。

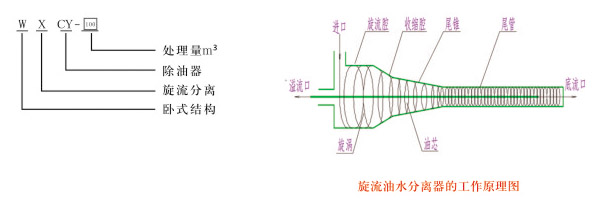

型號編制說明

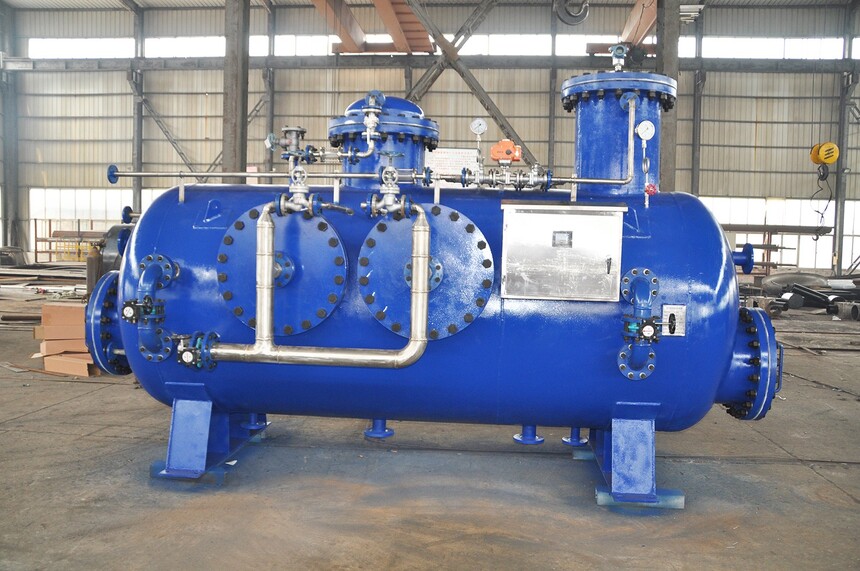

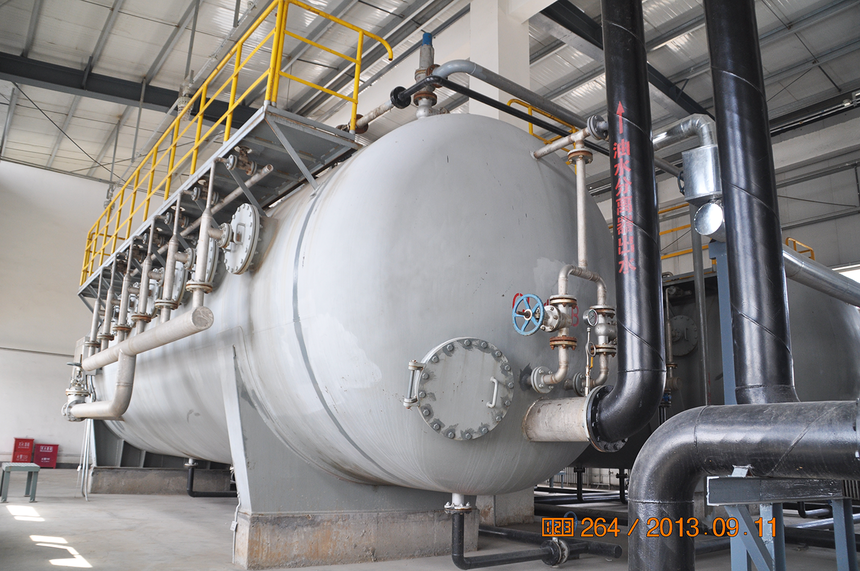

全自動臥式高效漩流除油器

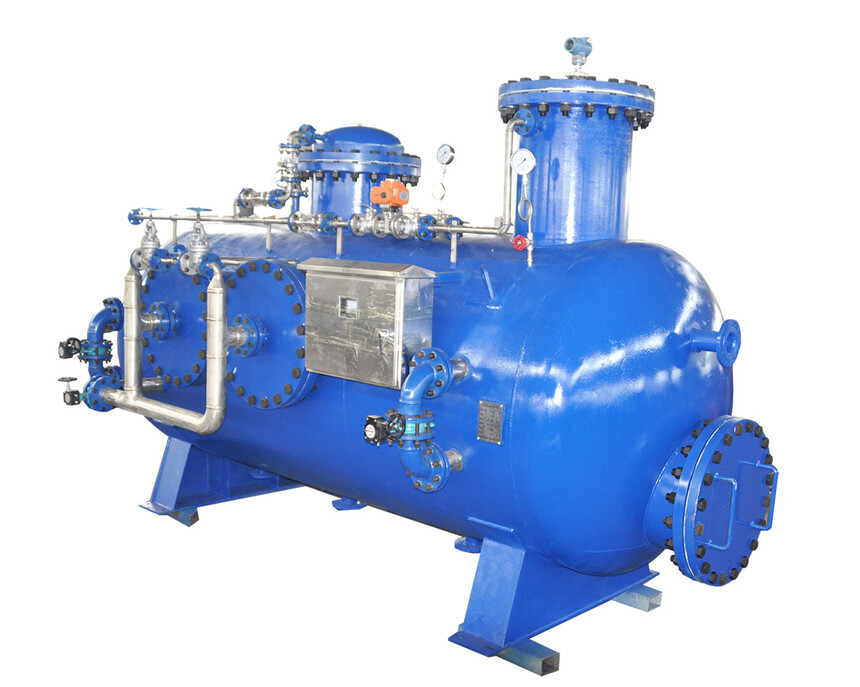

全自動臥式高效漩流除油器

結構組成

1、WXCY系列設備有臥式主罐體、內置旋流分離器、多級聚結集油、斜板系統、排油、反清洗、油位射頻導納檢測、自控系統，進出管口、排泥口、進氣口、自動排油控制系統。

2、WSCY系列設備有臥式罐體，進水射流水氣混合系統、多級釋放系統、多級隔板、填料系統、聚結收油系統、排泥、排油、排氣系統、加熱系統等組成，配套有安全閥、人孔、物料孔、加熱孔、進氣孔、總進水孔、總排水孔、排泥孔裝置、外置配套加壓流泵、工藝管線、各控制閥門、整體結構緊湊、美觀大方、設計合理、工藝先進。

技術參數

1、罐體尺寸：L×ゆ2800

2、進水壓力＞0.3-0.6MPa，蒸氣壓力＞0.2-0.4MPa.

技術性能指標

1、總進水量15-200m3/h。

2、WXCY系列進口含油量くl000mg/1，出口含油<l50mg/1（溶解油乳化油除外）。

3、WSCY系列進口含油量く100mg/1,出口含油<20mg/1（溶解油乳化油除外）。

工作原理

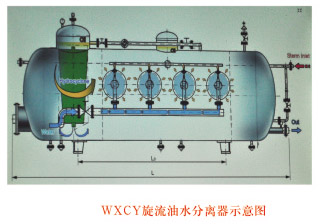

1、WXCY系列產品有泵加壓的含油污水進入除油器的總進口，連接旋流分離系統的總進口，旋流分離系統含有諸多旋流管，每個旋流管由進口、旋流腔、收縮腔、尾錐、尾管、底流口、溢流口等部分組成。分離能力是重力分離的1000倍以上，它是靠?jī)煞N不相溶液體的比重差，利用含油污水在收縮腔、尾錐內高速旋轉所產生的離心力，將較重的水拋向外側，呈螺旋狀從底流口排出，而較輕的油滴則在尾錐中心低壓區形成油芯，并從溢流口排出匯聚在集油區，從而實現油水分離設備的關鍵環節。溢流口排出的低濃度含油污水再進入多級聚結區進行油顆粒聚結和污泥沉淀，油顆粒聚結后匯聚在頂部集油區，沉淀后的污泥沉積于罐底的集泥區，通過自動控制系統自動排出，達到除油目的。

2、WSCY系列產品除油裝置采用的是射流水氣混合釋放工藝，為增加工藝效果降低出水含油率，內置采用三級串聯配套的拆流裝置和聚結除油斜板組系統，為達到環境溫度不受處理效果影響，內置配套有三級串聯蒸氣加熱系統，具體工作原理是：由配套的加壓回流泵進入總?cè)胨�口，進入內置高效水氣混合射流器與進入的壓縮空氣混合，形成溶氣水，此時水的密度降低到900-950kg/m3，經直接串聯的一級釋放器在釋放區釋放，釋放的過程在水中形成15-200微米的微氣泡，這些氣泡被水中經聚凝的油顆粒吸附，吸附后使比重減輕，通過物理作用油顆粒及油氣水便迅速上溢至水面，在水面上形成油層，當油層高度達到30mm以上時便通過集油盆經管道流出，流水.三級前為兩級釋放配置、兩級微曝氣配置共四級，其中一級和三級為釋放工藝，二級和四級為微曝氣工藝。為增加除油效果，在內部安裝有三級聚結斜板組，每一級的水都經過斜板組，斜板組的作用有兩個，一個是增加比表面積和摩擦，使油水經過進它能降解大油顆粒團不被沉底形成污泥，.二個是通過斜板組的眾多斜孔上腔能逆水返回聚結后的油脂在液面停留被排走。為增加隔油回收效果，內部設有7套拆流板組，一個作用是遂級控制油含量并回收，另一個作用是強制使水流導向緩流，.經過的水都達到一定停留時間。
